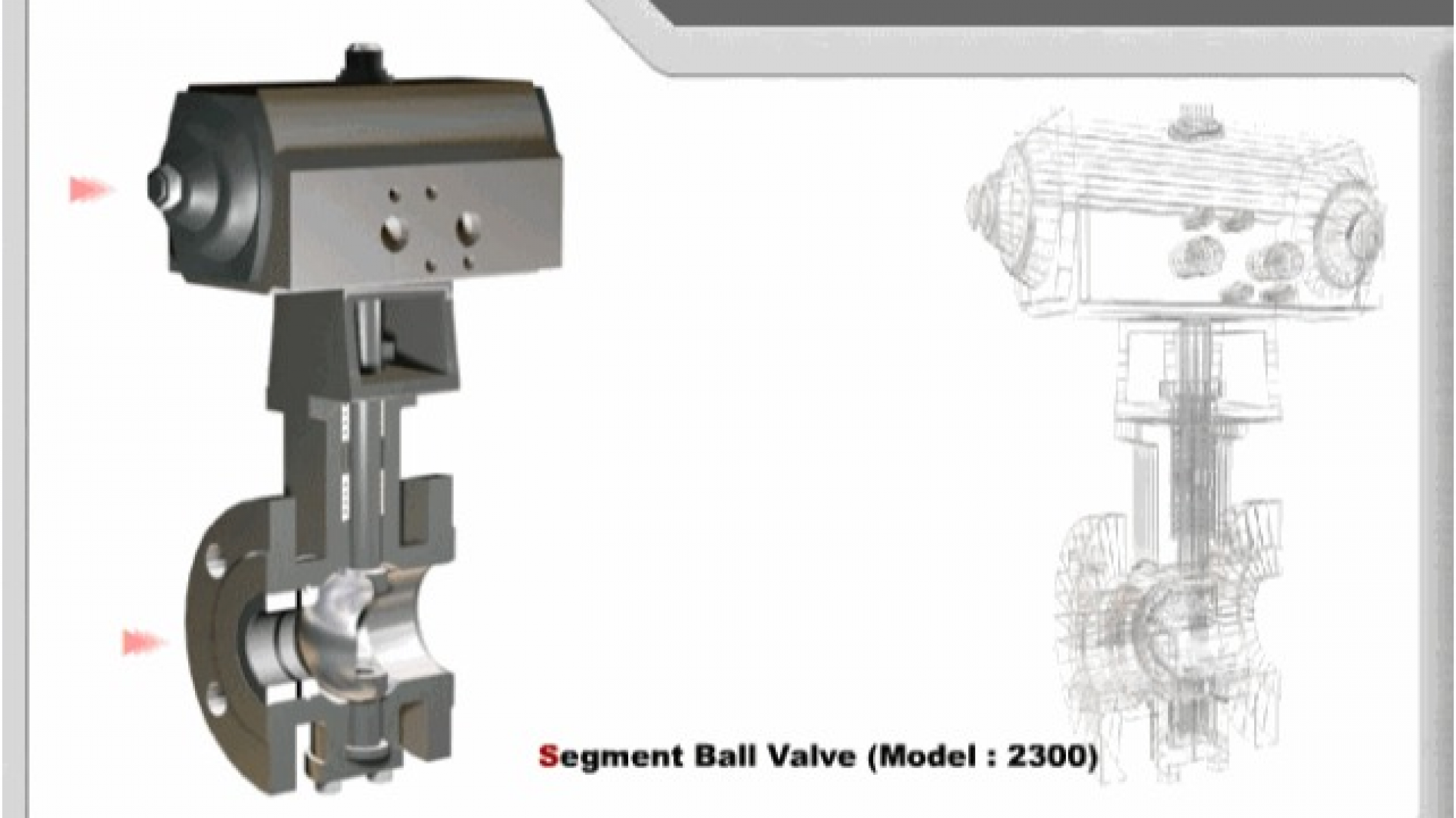

在工业自动化中，阀门是控制液体或气体流动的关键装置，其开关的状态直接影响生产过程的运行安全与效率。为了确保阀门的可靠操作，阀门控制通常需要结合反馈信号以监控其状态，并在异常情况下进行故障处理。本文将介绍一个基于 PLC（可编程逻辑控制器）的阀门开关控制功能块 ValveSwitchWithFeedback，详细说明其程序逻辑、适用场景及拓展思考。

一、程序代码及介绍

1.1程序代码

基于西门子的 scl 语言，

FUNCTION_BLOCK "ValveSwitchWithFeedback"
{ S7_Optimized_Access := 'TRUE' }
VERSION : 0.1
  VAR_INPUT
     open : Bool; // 开阀指令
     close : Bool; // 关阀指令
     feedBack_open : Bool; // 阀门开到位反馈信号
     feedBack_close : Bool; // 阀门关到位反馈信号
     feedBack_open_time : Time := T#2s; // 阀门开反馈最大等待时间
     feedBack_close_time : Time := T#2s; // 阀门关反馈最大等待时间
     reset : Bool; // 故障复位信号
  END_VAR

  VAR_OUTPUT
     Q : Bool; // 阀门当前状态，1为开，0为关
     OpenError : Bool; // 开阀故障信号
     CloseError : Bool; // 关阀故障信号
  END_VAR

  VAR
     staQ : Bool; // 阀门开关状态
     staOpenError : Bool; // 开阀超时标志
     staCloseError : Bool; // 关阀超时标志
     staOpenError_set : Bool; // 开阀故障锁存
     staCloseError_set : Bool; // 关阀故障锁存
     IEC_Timer_Open {InstructionName := 'TON_TIME'; LibVersion := '1.0'} : TON_TIME; // 开阀超时定时器
     IEC_Timer_Close {InstructionName := 'TON_TIME'; LibVersion := '1.0'} : TON_TIME; // 关阀超时定时器
  END_VAR


BEGIN
// 开阀逻辑
IF #open AND NOT #close THEN
   #staQ := 1;
END_IF;
#IEC_Timer_Open(IN := #staQ AND NOT #feedBack_open,
               PT := #feedBack_open_time,
               Q => #staOpenError);
IF #staOpenError THEN
   #staOpenError_set := 1;
END_IF;
// 关阀逻辑
IF #close THEN
   #staQ := 0;
END_IF;
#IEC_Timer_Close(IN := NOT #staQ AND NOT #feedBack_close,
                PT := #feedBack_close_time,
                Q => #staCloseError);
IF #staCloseError THEN
   #staCloseError_set := 1;
END_IF;
// 故障处理：如果故障，则关闭阀门
IF #staOpenError_set OR #staCloseError_set THEN
   #staQ := 0;
END_IF;

// 故障复位逻辑
IF #reset THEN
   #staOpenError_set := 0;
   #staCloseError_set := 0;
END_IF;

// 输出赋值
#Q := #staQ;
#OpenError := #staOpenError_set;
#CloseError := #staCloseError_set;

END_FUNCTION_BLOCK


1.2代码逻辑解析

输入变量：

open 和 close：控制阀门开关的指令信号。

feedBack_open 和 feedBack_close：阀门的开关到位反馈信号。

feedBack_open_time 和 feedBack_close_time：反馈信号的超时时间设置。

reset：用于复位故障状态。

输出变量：

Q：阀门当前状态，1 表示开，0 表示关。

OpenError 和 CloseError：分别表示开阀和关阀的故障标志。

核心逻辑：

当接收到开阀指令时，开启阀门，并启动开阀超时定时器。如果在设定时间内未收到 feedBack_open 信号，则触发开阀故障。

当接收到关阀指令时，关闭阀门，并启动关阀超时定时器。如果在设定时间内未收到 feedBack_close 信号，则触发关阀故障。

发生故障时，阀门自动关闭，保证安全。

接收到复位信号时，清除所有故障标志。



二、应用场景

2.1工业液体管道系统

该程序可用于控制液体管道系统中的电动阀门，实现对液体流动的精准控制。通过反馈信号确保阀门动作到位，避免因误动作导致管道泄漏或损坏。

2.2燃气管道系统

在燃气管道的安全控制中，阀门的开关状态直接影响到系统的安全性。该功能块可实时监控阀门状态，并在故障时快速关闭阀门，防止燃气泄漏。

2.3自动化生产线

生产线中的料仓控制、冷却水开关等场景需要稳定的阀门控制，该程序可以提供可靠的解决方案，确保系统稳定运行。

三、拓展思考

增加报警功能：除了锁存故障状态外，可以进一步增加报警输出接口，在发生故障时触发声光报警通知操作人员。

集成远程监控：结合工业物联网（IIoT）技术，将阀门状态和故障信息上传到云端，便于远程监控和数据分析。

多阀门联动控制：对于复杂系统，可以将多个 ValveSwitchWithFeedback 功能块组合使用，实现多阀门的联动控制，如顺序开关逻辑。

自诊断与维护：增加运行时间计数器或反馈信号异常检测功能，提醒操作人员定期维护阀门。

总结
本文介绍了一个基于 PLC 的阀门控制功能块，它可以适用于多种工业场景。通过结合反馈信号与故障处理，该程序能够有效提升系统的安全性与可靠性。同时，我们还探讨了其在报警功能、远程监控及多阀门联动等方面的拓展可能性。该功能块的应用将为工业自动化系统的安全运行提供有力保障。
