经常看施耐德NSX塑壳断路器脱扣曲线的设计师，反馈热磁式保护曲线很容易理解。

        比如下面这段热磁式 TM80D/TM100D保护曲线，既有过载保护功能（斜线），又有磁保护功能（垂直线），见图1。

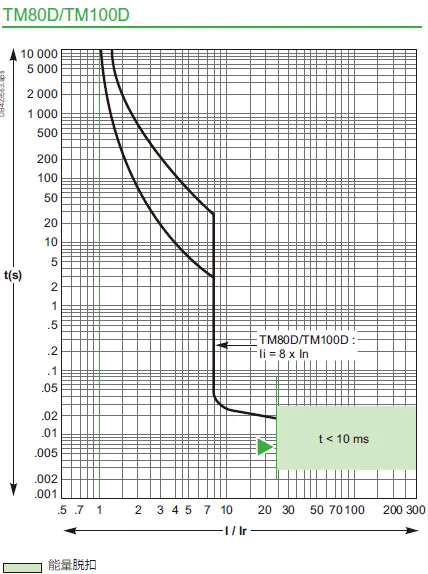

图1 TM80/TM100D断路器脱扣曲线

        两条斜曲线代表热保护的最大动作时间（上）和最小动作时间（下），Ii=8In代表磁脱扣动作电流值，最右边绿域代表能量脱扣，动作阈值25In，动作时间小于10ms。

        由于热磁式NSX塑壳断路在额定电流160A以下的磁脱扣是固定值，见图2，所以磁脱扣曲线只有一根。

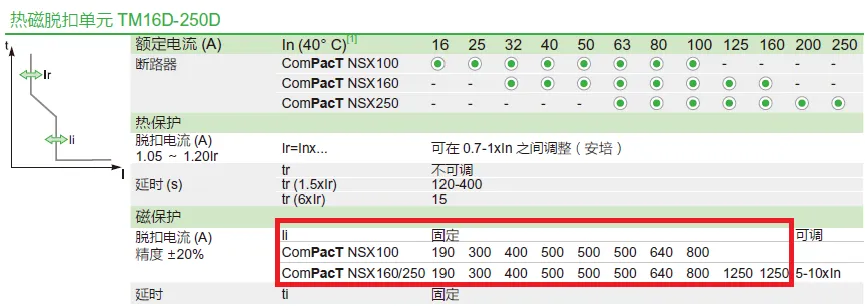

图2 NSX TM16-TM250D磁脱扣电流

        实际上磁保护都是有误差范围的，比如图2中显示磁保护的精度范围为±20%，此时我们利用施耐德官网的在线曲线软件做出来的曲线如图3，磁脱扣有两条垂直线，代表精度范围±20%。

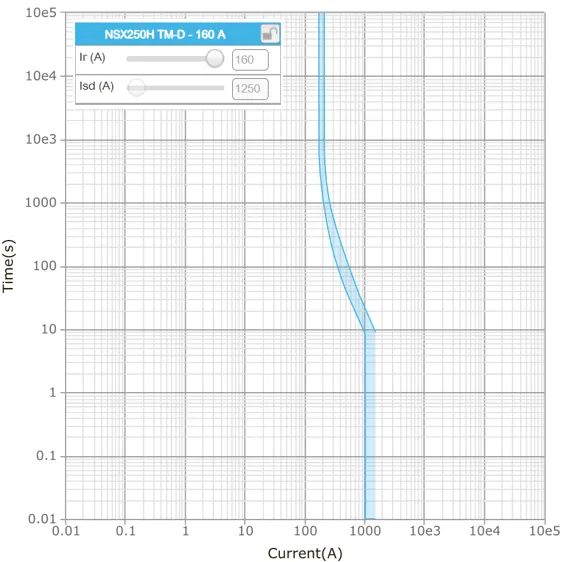

图3 含精度范围±20%的磁保护曲线

        对于额定电流大于200A的热磁式NSX断路器，其磁脱扣倍数在5In~10In之间可调（见图2），所以脱扣曲线上会显示左右两条垂直线，代表可调范围，见图4，但其磁脱扣曲线和图1一样，没有显示精度范围±20%。

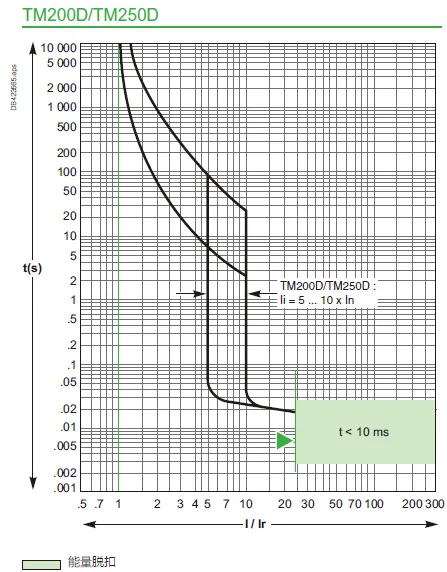

图4 TM200/TM250D断路器脱扣曲线

        如果是Micrologic电子式脱扣器，所有电流倍数和时间可调范围都放在了一张图上，是个曲线簇，有时候会让设计师很疑惑。

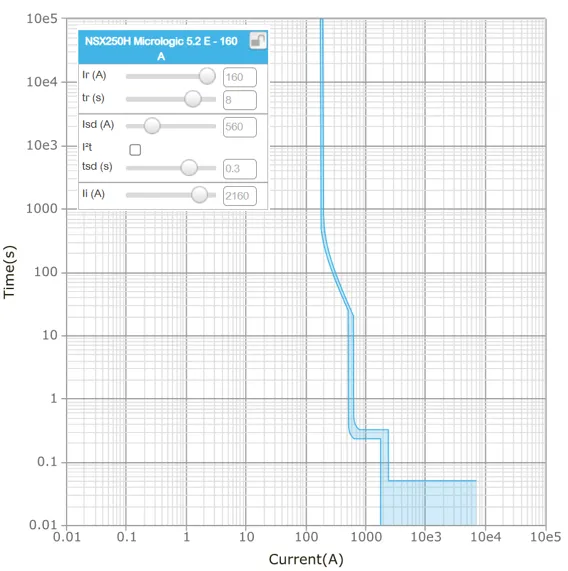

        我们以Micrologic5.2E/6.2/7.2E 40~160A为例，见下图5。

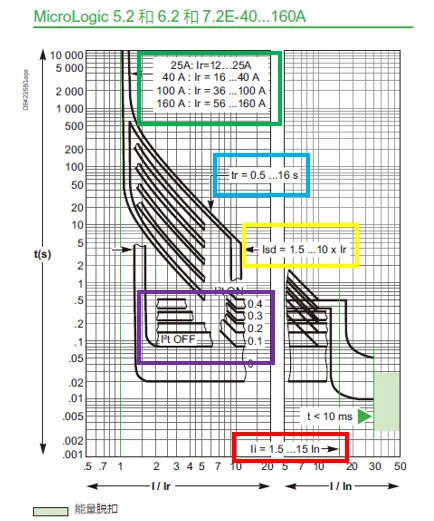

图5 电子式脱扣曲线区域划分

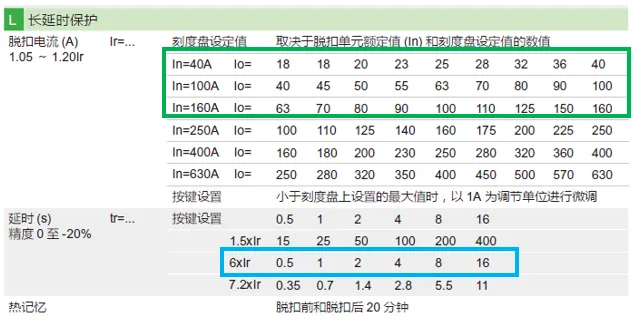

        1、图5脱扣曲线中绿色方框内代表的是长延时保护电流的整定范围，见图6，比如脱扣器额定电流为100A，长延时保护整定电流粗调范围Io为0.4~1.0In即40A~100A，还可以通过精调设定到最小36A。
